| 驅動形式 | 角行程（0-90°） |
|---|---|
| 作用形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | ON-OFF(配電磁閥)、DC4~20mA(配閥門定位器) |
| 氣源壓力 | 0.4-0.7MPa |
| 氣源接口 | G1/4"、G1/2" |
| 殼體材質 | 鑄鐵 |
| 選配附件 | 電磁閥、限位開關、接近開關、氣源三聯件、保位閥、閥門定位器、手輪 |

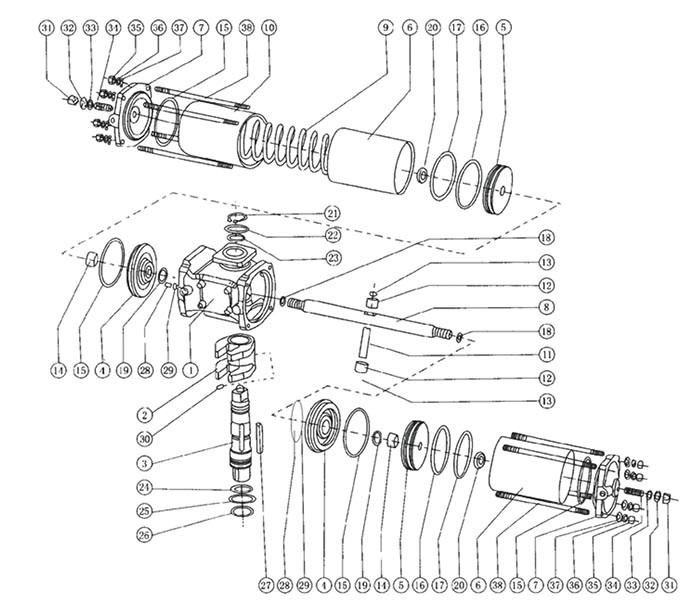

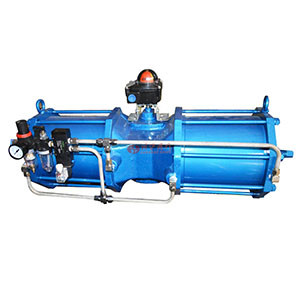

AW型氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體， 輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命。
執行機構選型
選用AW氣動執行器時，先確定閥門扁、閉時的扭矩，再根據閥門使用的流體介質，增加安全值。對清潔、潤滑介質墻加20%安全值；對水蒸氣或非潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的用氣體輸送的顆料粒粉料介質增加100%安全值。然后根據氣源工作壓力，查找雙作用式或單作用式扭矩表，可得到準確的執行器型號。單作用式輸出扭矩表中，小彈簧扭矩即為關閉閥門時的扭矩，大彈簧扭矩即為打開閥門時的扭矩。

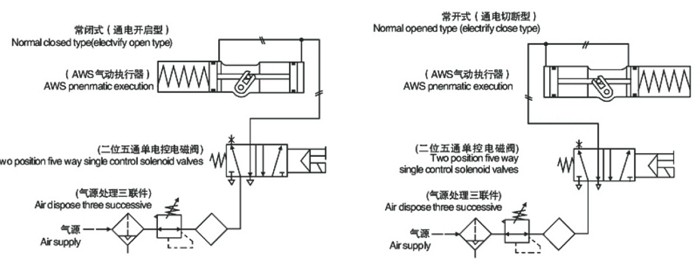

1、雙作用執行器：對閥門開啟和關閉的兩位式控制。

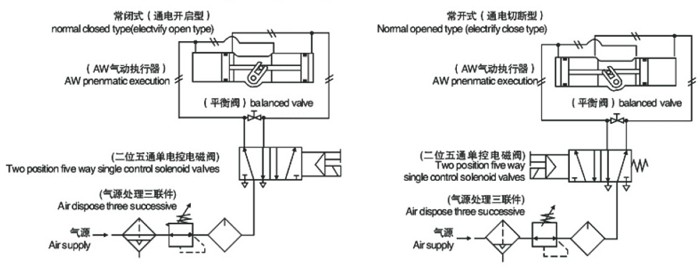

2、單作用執行器（彈簧復位）：在電路、氣路切斷或有故障時，自動關閉閥門。
3、雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防娜型）。
4、單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。
5、限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防輝型）。

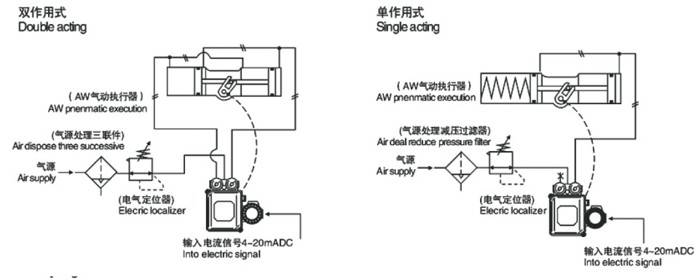

6、電氣定位翻：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防焊型）。
7、氣動定位疆：根據氣壓信號（標準0.02-0.1MPa）的大小對閥門的介質流量調節控制。
8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位霸配套使用（可提供防焊型）。
9、氣源處理三聯件：包括空氣減壓閥、過濾弱、油霧器，對氣源穩壓、清潔、運動部件起潤滑作用。
10、手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。
雙作用式
| 型號規格 | 氣源壓力（Mpa） | ||||
|---|---|---|---|---|---|
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |
| AW13 | 515 | 620 | 770 | 930 | 1080 |
| AW17 | 950 | 1270 | 1590 | 1910 | 2230 |
| AW20 | 2150 | 2870 | 3580 | 4300 | 5020 |
| AW25 | 3360 | 4480 | 5600 | 6720 | 7850 |
| Aw28 | 5150 | 6860 | 8580 | 10300 | 12020 |
| AW35 | 10120 | 13500 | 16870 | 20250 | 23620 |
| AW40 | 13220 | 17630 | 22040 | 26450 | 30860 |
| AW50 | 22460 | 29950 | 37440 | 44930 | 52420 |
| AW60 | 47300 | 63070 | 78840 | 94610 | 110380 |
單作用式（彈簧復位）
| 型號規格 | 彈簧扭矩 | 氣源壓力（Mpa） | ||||||
|---|---|---|---|---|---|---|---|---|
| 0.4 | 0.5 | 0.6 | ||||||
| 小 | 大 | 小 | 大 | 小 | 大 | 小 | 大 | |
| AW13S | 230 | 430 | 185 | 340 |
340 | 545 | 490 | 700 |
| AW17S | 330 | 670 | 600 | 930 | 920 | 1290 | 1230 | 1573 |
| AW20S | 1190 | 1980 | 880 | 1670 | 1600 | 2390 | 2320 | 3110 |
| AW25S | 1600 | 2510 | 1970 | 2880 | 3090 | 4000 | 4210 | 5120 |
| AW28S | 2900 | 5610 | 1250 | 3960 | 2970 | 5685 | 4680 | 7400 |
| AW35S | 5520 | 10740 | 2760 | 7970 | 6130 | 11340 | 9510 | 14720 |
| AW40S | 8770 | 16140 | 1480 | 8860 | 5900 | 13260 | 10300 | 17670 |
| AW50S | 13110 | 27490 | 6370 | 20750 | 14840 | 29220 | 23310 | 37700 |

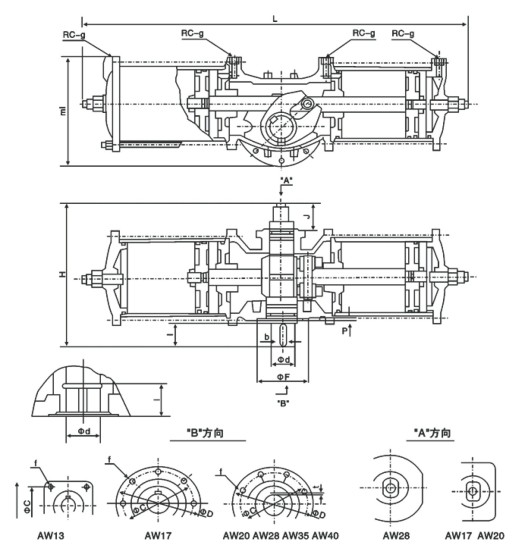

| 型號 | L | ml | H | C | D | f | d | I | F | P | b | t |
| AW13 | 640 | 201 | 266 | 140 | 140 | 4-M12 | 32 | 37 | 80 | 4 | 12 | 3.5 |
| AW17 | 827 | 270 | 348 | 160 | 190 | 4-M16 | 45 | 50 | 120 | 4 | 14 | 3.5 |
| AW20 | 1162 | 350 | 425 | 200 | 232 | 8-M16 | 60 | 55 | 140 | 4 | 16x2 | 4 |
| AW28 | 1380 | 460 | 527 | 280 | 318 | 8-M16 | 75 | 70 | 220 | 4 | 20x2 | 5 |
| AW35 AW40 |
1860 | 545 | 440 | 300 | 350 | 8-M24 | 105 | 100 | 200 | 10 | 28x2 | 6.4 |
